Analyse af årsager og løsninger til højtryksfald i filtrering af tangential flow

Som en vigtig separations- og oprensningsteknologi i biofarmaceutiske processer,Tangential Flow Filtration (TFF)udnytter sin unikke separationsmekanisme,-hvor væsken strømmer tangentielt hen over membranoverfladen-for effektivt at reducere opbygningen af ​​makromolekyler og partikler og derved opnå meget højere gennemstrømning end konventionel blind-filtrering. Denne teknologi anvendes i vid udstrækning i produktionen afantistoffer, vacciner, gen- og celleterapier og nukleinsyrelægemidler, der fungerer som en almindelig metode tilkoncentration og bufferudvekslingaf biofarmaceutiske molekyler. Derfor erudvikling og optimeringaf TFF-processer er afgørende for at forbedre produktionseffektiviteten, reducere omkostningerne til udstyr og forbrugsvarer og sikre ensartet produktkvalitet. Men under procesudvikling og opskalering-,højt tryktabbliver ofte en stor udfordring. Denne artikel giver en-dybdegående analyse af mekanismerne bag dannelsen af ​​højt trykfald og tilbyder systematiske løsninger til at hjælpe med at opnå enstabil og effektiv oprensningsproces.



Nøgleord ---Definition

Ved tangentiel flowfiltrering,trykfaldrefererer specifikt til det tryktab, der opstår, når foderet strømmer frafjordtilstikkontaktaf membranmodulet.

Beregningsformel:
ΔP=Pin − Pret

• Stift:Fremføringstryk - trykket af materialet, der kommer ind i membranmodulet.
• Pret:Retentat (retur)tryk - trykket af materialet, der forlader membranmodulet.
• ΔP:Trykfald - trykforskellen mellem indløb og udløb.



Nøgleord --- Effekter af for stort trykfald

• Risiko for blokering af membrankanaler:Et højt trykfald indikerer direkte betydelig materialeophobning i kanalerne, hvilket kan føre til fuldstændig blokering og procesafbrydelse.
• Fysisk skade på membranmodulet:Overskridelse af det maksimalt tilladte trykfald specificeret af producenten kan forårsage deformation af kanalafstandsstykker eller revner ved bindingspunkter, hvilket resulterer i permanent modulskade.
• Reduceret proceseffektivitet:Høj modstand kræver højere fødepumpetryk for at opretholde flow, hvilket øger energiforbruget og udstyrsbelastningen, samtidig med at koncentrations- eller filtreringstiden forlænges betydeligt.
• Vanskelig rengøring og forkortet levetid:Alvorlige blokeringer er ofte svære at fjerne med standard rengøringsprocedurer, hvilket reducerer membrankassettens levetid betydeligt.
•

Nøgleord --- Årsag til for stort trykfald

Årsagerne til for stort trykfald kan opsummeres i fire hovedkategorier: driftsforhold, materialeegenskaber, membrantilsmudsning og blokering samt hardware og design. Disse faktorer hænger ofte sammen og virker sammen.

Ukorrekte driftsforhold er den mest almindelige og direkte årsag.

• For høj tangentiel strømningshastighed:Strømningshastighed er den mest kritiske driftsparameter, der påvirker trykfaldet. Ifølge fluiddynamiske principper er tryktabet i kanalerne tilnærmelsesvis proportionalt med kvadratet på strømningshastigheden (afhængig af strømningsregimet). Derfor vil blot en forøgelse af tilførsels- eller recirkulationsflowhastigheden direkte forårsage en betydelig stigning i trykfaldet.
• Starttryk indstillet for højt:I konstant flow-tilstand kræver opnåelse af en meget høj initial flowhastighed, at fødepumpen udsender et højt tryk, som direkte fører til en stigning iog derved forårsage et stort trykfald.
• Ændringer i materialeegenskaber er en normal og forventet årsag til trykfaldsstigning under koncentrationsprocessen.
• Forøgelse af materialekoncentration og viskositet:Dette er en kernefunktion i TFF-koncentrationstilstanden (Tangential Flow Filtration). Efterhånden som opløsningsmidler og små molekyler filtreres fra, stiger koncentrationen af ​​makromolekyler i foderet (såsom proteiner, polysaccharider eller celler), hvilket fører til en betydelig stigning i viskositeten. Væsker med høj-viskositet, der strømmer gennem smalle membrankanaler, oplever kraftigt øget indre friktion, hvilket forårsager en konstant og kontinuerlig stigning i trykfaldet. Under koncentration er observation af en gradvis stigning i trykfald med volumenkoncentrationsfaktoren en normal fysisk proces, ikke en unormal fejl.
• Iboende høj-viskositet eller ikke-Newtonske væsker:Selv ved den indledende koncentration er nogle råmaterialer-såsom opløsninger, der indeholder polymerer med høj molekylvægt, fermenteringsbouillon med høj-celle-densitet eller visse polysaccharidopløsninger-iboende tyktflydende, hvilket resulterer i et basistrykfald, der er væsentligt højere end for vand eller bufferopløsninger.



Membranbegroning og kanalblokeringer hovedårsagerne til unormale, hurtige stigninger i trykfald og repræsenterer fejltilstande, der kræver omhyggelig opmærksomhed og indgriben.



• Dannelse af gel/begroningslag:Stoffer tilbageholdt af membranen (såsom proteiner, cellerester eller kolloider) akkumuleres på membranoverfladen og danner et tæt begroningslag. Dette lag hæmmer ikke kun permeatflow, men optager også betydeligt det fysiske rum i membrankanalerne, hvilket reducerer den effektive kanalhøjde og øger strømningsmodstanden betydeligt.
• Fysisk kanalblokering:Uopløselige partikler, fibre eller tilslag i foderet, der er sammenlignelige med eller større end membrankanalens dimensioner-især ved indløbet-kan sætte sig fast, hvilket forårsager alvorlig lokal blokering. Sådanne blokeringer er sædvanligvis ujævne, hvilket potentielt gør nogle kanaler i membranmodulet fuldstændigt ufunktionelle, hvilket fører til ekstremt høje, ikke{3}}lineære stigninger i trykfald. Dette er en af ​​de farligste situationer og kan permanent beskadige membranmodulet.
• Koncentration polarisering:Selvom koncentrationspolarisationslaget er reversibelt, under høje TMP eller høje fluxforhold, kan laget blive meget tæt og gelagtigt-. Det øger lokal viskositet og reducerer kanalplads, hvilket bidrager yderligere til trykfaldsforhøjelse.
•

Uhensigtsmæssigt valg af membranmodul og problemer med hardware/designkan også bidrage til forhøjet tryktab.



• Forkert valg af membranmodul:Jo længere kanalen er, desto større er friktionsvejen mellem væsken og kanalvæggene, hvilket resulterer i et højere basistrykfald. Smallere kanaler pålægger væsken større geometriske begrænsninger, hvilket øger strømningsmodstanden og øger trykfaldet.
• Systemrør og blokering af ventiler:Problemet stammer muligvis ikke altid fra membranmodulet. Tilførselsledninger, sensorgrænseflader og især recirkulationsledninger og deres ventiler kan blokeres af forurenende stoffer eller krystallisering, hvilket forårsager yderligere tryktab i hele systemet, hvilket kan misfortolkes som membranmodulets trykfald.
• Temperatureffekter:Hvis fødetemperaturen er lavere end procesdesignværdien, stiger væskeviskositeten normalt, hvilket fører til et højere trykfald.

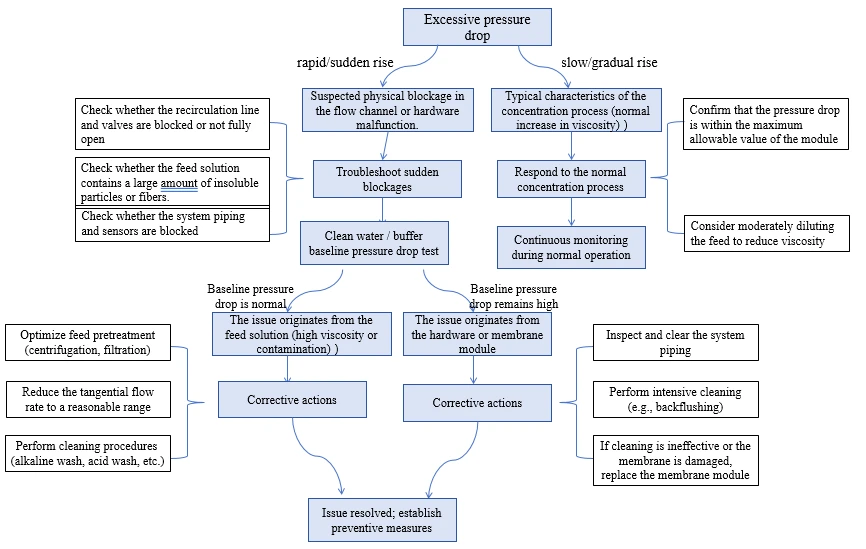

Løsninger til for stort trykfald

Løsninger til for stort trykfald kan kategoriseres i tre hovedtyper: øjeblikkelige driftsjusteringer, rengøring og genopretning samt langsigtet-forebyggelse og optimering.



Øjeblikkelige driftsjusteringer:

• Juster tangential flowhastighed:Reducer den tangentielle strømningshastighed passende. Sænkning af flowhastigheden er den mest direkte og effektive måde at reducere trykfaldet på. For lav en strømningshastighed kan dog svække forskydningskraften på membranoverfladen, hvilket potentielt øger membranforurening. Der skal findes en balance.
• Fortynd foderopløsningen:Tilføj en passende mængde buffer eller renset vand til fodertanken for at reducere den samlede koncentration af foderet.
• Sæt gennemtrængning på pause og cirkuler:Luk permeat-sideventilen for at tillade foderet at cirkulere gennem løkken "fodertank → pumpe → membranmodul → fødetank" uden at generere permeat.
• Tjek og optimer ventilåbninger:Sørg for, at recirkulationsventilerne er indstillet til den korrekte åbning. Forkert ventilbetjening, såsom for lille åbning, kan forårsage kunstigt høje trykfald.



Rengøring og membrangendannelse:

Når operationelle justeringer er ineffektive, indikerer det, at der er sket tilsmudsning eller blokering, hvilket kræver rengøring.

• Rengøring på-plads (CIP):Brug kemiske rengøringsmidler til at opløse eller løsne forurenende stoffer.
• Tilbageskylning:Påfør tryk fra permeatsiden højere end fødesiden (ved hjælp af ren buffer eller vand) for at tvinge væske bagud gennem membranen, og skubbe tilsmudsning ved membranporerne og kanalindløbene ud. Denne metode er yderst effektiv til at genoprette flux og reducere trykfald. Sørg for, at din membrantype og modul kan modstå modtryk.
• Iblødsætning:Fyld systemet med rengøringsopløsning og stop cirkulationen, og lad det trække i flere timer eller natten over for at give de kemiske midler tilstrækkelig tid til at reagere med genstridige forurenende stoffer.



Langsigtet-forebyggelse og grundlæggende optimering:

For at forhindre tilbagevendende problemer bør optimering behandles på både system- og procesniveau.

• Optimer foderforbehandlingen:Dette er den mest grundlæggende forebyggende foranstaltning. Før foderet kommer ind i TFF-systemet, skal du fjerne partikler, cellerester, aggregater og andre uopløselige urenheder så meget som muligt gennem centrifugering, dybdefiltrering eller lignende metoder. En ren fodring sikrer jævn drift.
• Gen-optimer procesparametre:Identificer den kritiske flux ved eksperimenter for at bestemme en "kritisk permeatflux". At arbejde under denne flux reducerer koncentrationspolarisering og gellagsdannelse betydeligt, hvilket forhindrer unormale trykfaldsstigninger ved kilden. Optimer kombinationen af ​​tangentiel flowhastighed og TMP-undgå blindt at bruge høje flowhastigheder og høj TMP. Find det optimale driftspunkt, der opretholder tilstrækkelig filtreringseffektivitet, mens trykfaldet holdes inden for et rimeligt område.
• Efterse og vedligehold hardware:Kontroller regelmæssigt rør, fittings og sensormembraner for blokeringer eller afskalning. Kalibrer tryksensorer for at sikre nøjagtige aflæsninger.
• Gen-evaluer membranmodulvalg:Hvis de nuværende membrankanaler er for smalle til at håndtere høj-viskositets-tilførsel eller feeds, der indeholder små mængder partikler, kan du overveje at skifte til moduler med bredere kanaler og bedre tilsmudsningsmodstand. Vurder kompatibiliteten af ​​forskellige membranmaterialer (f.eks. PES, RC, PVDF) med den specifikke foderopløsning.
