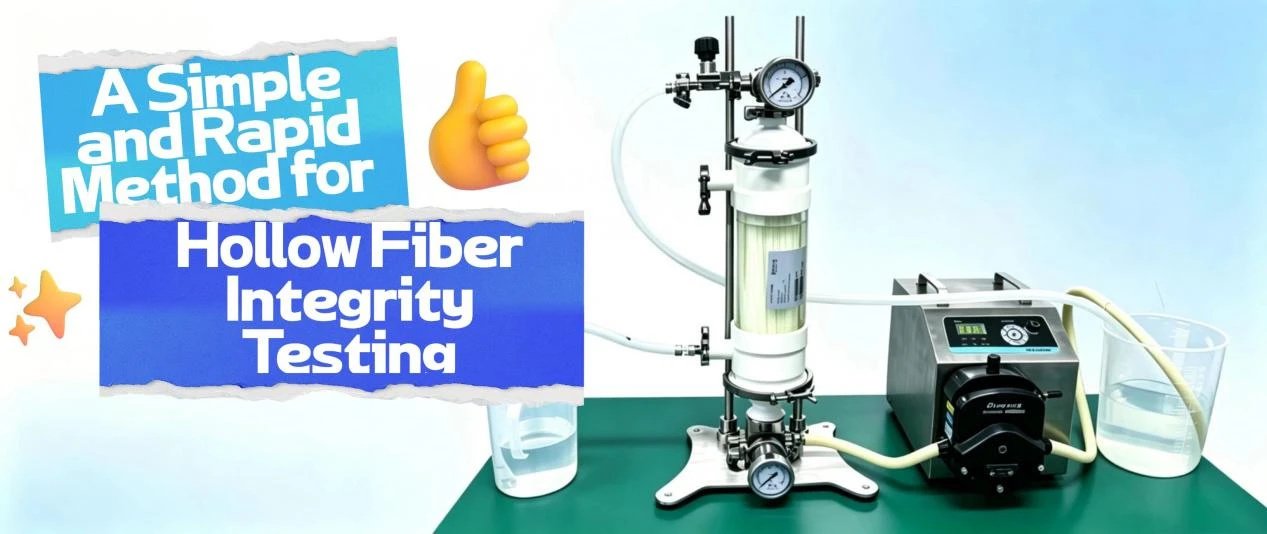

1. Installation

Installer hulfibermodulet og tilslut alle slanger. Anbring fødeslangen i renset vand, og anbring både retentatslangen og permeatslangen i en affaldsbeholder.





2. Rengøring

Start den peristaltiske pumpe. Når retentatslangen er helt fyldt med væske, justeres retentatventilen for at etablere et passende transmembrantryk (TMP) i hele systemet.

Mål pH-værdien af ​​væsken, der udledes fra både retentat- og permeatudløbene, indtil pH-værdierne bliver neutrale.



3. Befugtning

Stop den peristaltiske pumpe. Nedsænk fødeslangen, retentatslangen og permeatslangen i renset vand.

Genstart den peristaltiske pumpe. Efter at retentatslangen er fyldt med væske, justeres retentatventilen for at opretholde et passende transmembrantryk (TMP), og hulfibermembranen fugtes grundigt for15 minutter.

Efter befugtning stoppes den peristaltiske pumpe og retentatventilen åbnes helt.



4. Dræning

Fjern fødeslangen fra det rensede vand.

Start den peristaltiske pumpe for at dræne al resterende væske fra fødeslangen og retentatslangen.



5. Integritetstest

Luk retentatventilen fuldstændigt, og nedsænk permeatslangens udløb i vand.

Start den peristaltiske pumpe for at indføre trykluft, indtil fødetrykket når0,65 bar.

Stop den peristaltiske pumpe og bibehold trykket for10 minutter.



6. Måling af luftdiffusionsflow

I løbet af den 10-minutters holdeperiode skal du observere, om trykket falder, og om der kommer bobler ud af permeatudløbet.

• Hvis trykket forbliver stabilt, og der ikke observeres bobler, består hulfibermodulet integritetstesten.

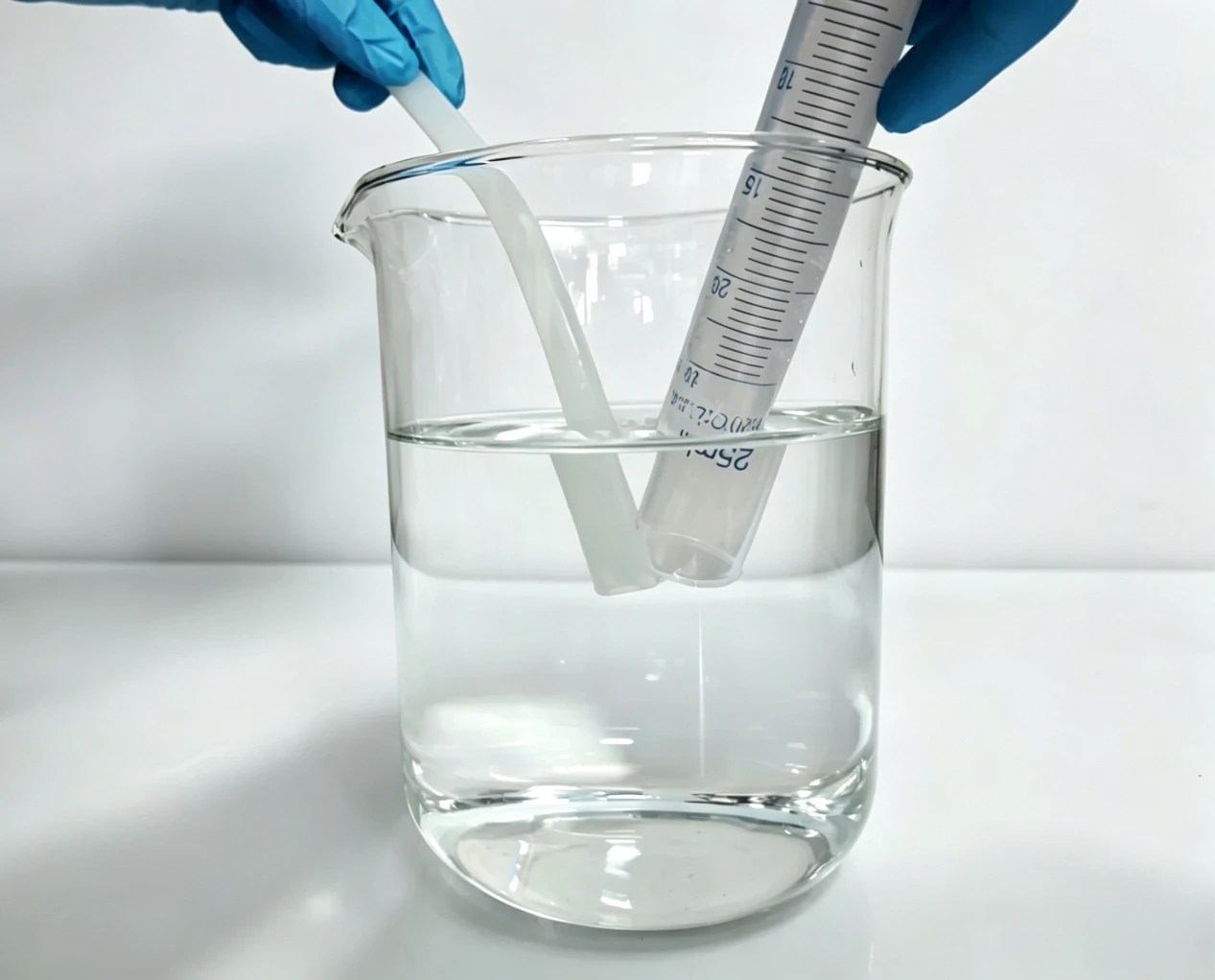

• Hvis trykfald og bobler er til stede, måles luftdiffusionsflowhastigheden ved permeatudløbet ved hjælp af enten en flowmåler eller en omvendt målecylinder fyldt med vand.

Sammenlign den målte luftdiffusionsflowhastighed med producentens referenceværdi for at bestemme, om hulfibermodulet opfylder integritetsacceptkriterierne.

Da de acceptable luftdiffusionsflowværdier varierer mellem forskellige producenter, bør de endelige acceptkriterier altid følge specifikationerne i den tilsvarende produktmanual.



7. Luftudløsning

Åbn retentatventilen helt for at frigive al resterende luft fra systemet.







Potentielle årsager til mislykket integritetstest og korrigerende handlinger

1. Er membranmodulet blevet helt fugtet?

Før der udføres en integritetstest, skal hulfibermembranen være fuldstændig fugtet med vand.

Det anbefales at cirkulere renset vand gennem hulfibermodulet til5-10 minutterfør testning.

Utilstrækkelig befugtning kan i væsentlig grad påvirke integritetstestresultaterne.

Fordi ultrafiltreringshulfibermembraner har meget små porestørrelser og ekstremt høje boblepunkttryk,luftdiffusionsstrømningsmetodeer generelt foretrukket til integritetstestning.





2. Er installationen korrekt?

A. Pakningstilstand

Pakninger bør udskiftes regelmæssigt.

Lang-brug kan reducere pakningens elasticitet, hvilket resulterer i dårlig tætningsydelse og forårsager integritetstestfejl.

B. Systemlækage

Efterse trykmåleren, klemmerne og alle tilslutningspunkter for mulig luftlækage.

Sørg for, at hele systemet er korrekt forseglet, da lækage kan forhindre trykfastholdelse og føre til unøjagtige testresultater.





3. Er der resterende procesvæsker, rengøringsmidler eller opbevaringsløsninger?

Rester af procesvæsker, rengøringsmidler eller konserveringsopløsninger kan forhindre membranen i at blive fuldstændig befugtet.

Det anbefales at rengøre hulfibermodulet grundigt igen, øge skyllevolumen, forlænge rengøringstiden og hæve rengøringstemperaturen, når det er relevant for at forbedre rengøringseffektiviteten.





4. Skader på hulfibermembran

Hvis alle ovenstående faktorer er blevet elimineret, kan hulfibermodulet i sig selv have fejlet integritetstesten.

Mulige årsager omfatter:

A. Fysisk skade forårsaget af tab eller stød under transport.

B. Hårde partikler i systemet, såsom metalaffald fra et nyt system eller faste forurenende stoffer i procesvæsken, kan ridse eller punktere membranen.

C. Overdreven kraft påført under installationen kan beskadige membranstrukturen.

D. Uhensigtsmæssige rengøringskemikalier eller opbevaringsopløsninger kan beskadige membranmaterialet.

E. Alvorlig membrantilsmudsning eller irreversibel blokering, som ikke kan rengøres effektivt, kan gradvist kompromittere membranintegriteten ved længere tids brug.

Hvis hulfibermodulet ikke består integritetstesten på grund af membranskade, anbefales udskiftning med et nyt hulfibermodul.
